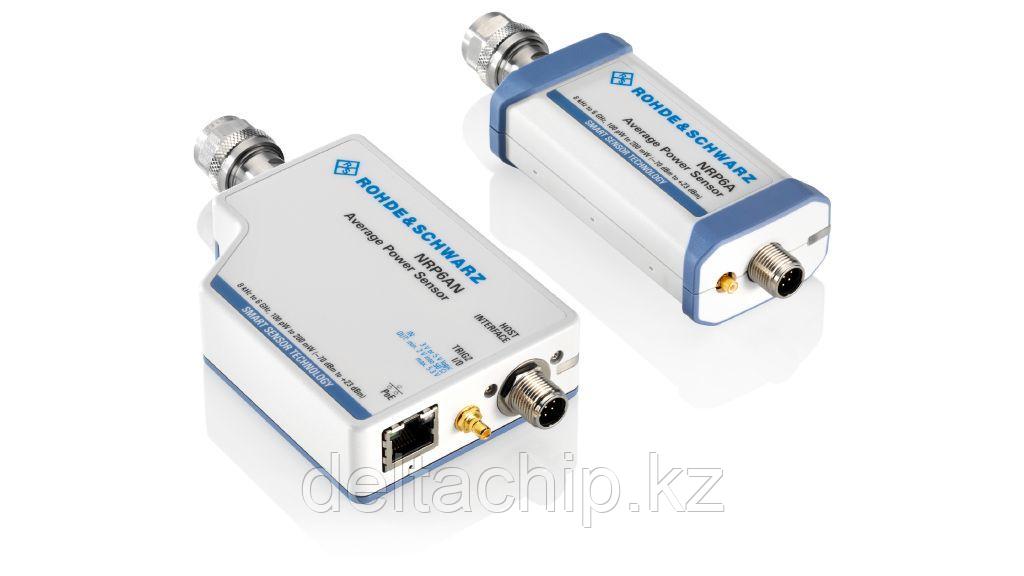

R&S®NRPxxA/AN разработано для испытаний на ЭМС

Ключевые факты

• Диапазон измерений: от -70 до +23 дБмВт
• Динамический диапазон: от 8 кГц до 18 ГГц
• Специально разработано для испытаний на ЭМС
• Измерение непрерывной средней мощности
• Динамический диапазон 93 дБ для немодулированных и модулированных сигналов

Специально разработано для испытаний на ЭМС

В рамках испытаний на ЭМС обычно интересна только средняя мощность. Именно поэтому датчики средней мощности R&S®NRPxxA/AN являются оптимальным вариантом. Они предназначены для работы в диапазонах частот радиосвязи, а также в важных диапазонах более низких частот вплоть до 8 кГц. Удобство и качество работы пользователей обеспечивается за счет великолепных характеристик 3-канальных диодных датчиков мощности, в том числе динамического диапазона вплоть до 93 дБ, очень небольшого влияния модуляции на измерение и превосходного согласования импедансов.

Особенности и преимущества

• Широкий диапазон измерений и частот

• Гибкие опции подключения

• Измерения мощности с поддержкой LAN



Широкий диапазон измерений и частот

От -70 дБмВт до +23 дБмВт и от 8 кГц до 18 ГГц

Датчики средней мощности R&S®NRPxxA/AN работают в широком диапазоне измерений от -70 дБмВт до +23 дБмВт, включая динамический диапазон до 93 дБ для немодулированных и модулированных сигналов. Диапазон частот от 8 кГц до 18 ГГц для работы в диапазонах частот радиосвязи, а также в важных диапазонах более низких частот.

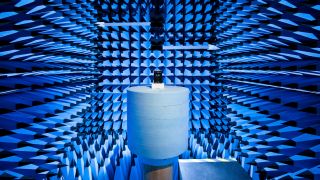

R&S®NRPxxA/AN разработан для испытаний на ЭМС

Гибкие опции подключения

Используйте дисплей или напрямую подключитесь к ПК

Датчики мощности поставляются с различными отсоединяемыми кабелями для подключения к различным устройствам отображения, таким как R&S®NRX. На торце датчика предусмотрено винтовое соединение, позволяющее предотвратить случайное отсоединение кабеля.
Такой кабель интерфейса USB, как R&S®NRP-ZKU, можно использовать для подключения датчика мощности к ноутбуку или ПК с помощью интерфейса USB. Это исключительно компактное и экономически эффективное решение, для которого не требуется базовый блок.

Установка R&S®NRX с датчиками NRP

Измерения мощности с поддержкой LAN

Идеально подходят для систем дистанционного мониторинга

Датчики мощности с интерфейсом LAN идеально подходят для систем дистанционного мониторинга, например, для спутниковых систем или ускорителей частиц, в которых датчики должны располагаться в различных точках системы. Интерфейс LAN облегчает покрытие больших расстояний между различными контрольными точками и центром управления.

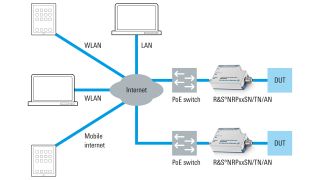

Работа с датчиками мощности R&S®NRPxxSN/TN/AN через интерфейс LAN

Доступные модели

R&S®NRP6A

Диапазон частот           8 kHz - 6 GHz

Диапазон уровня          -70 dBm - +23 dBm

Интерфейс LAN

Тип разъема                  N (m)

R&S®NRP6AN

Диапазон частот           8 kHz - 6 GHz

Диапазон уровня          -70 dBm - +23 dBm

Интерфейс LAN            ✔

Тип разъема                  N (m)

R&S®NRP18A

Диапазон частот           8 kHz - 18 GHz

Диапазон уровня          -70 dBm - +23 dBm

Интерфейс LAN

Тип разъема                  N (m)

R&S®NRP18AN

Диапазон частот           8 kHz - 18 GHz

Диапазон уровня          -70 dBm - +23 dBm

Интерфейс LAN            ✔

Тип разъема                  N (m)

Доступные Варианты

Интерфейсные кабели

R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 0,75 м



R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 1,5 м



R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 3 м



R&S®NRP-ZKU

Интерфейсный кабель USB-A, длина 5 м



R&S®NRP-ZKC

USB-C interface cable, length: 0.75 m



R&S®NRP-ZKC

USB-C interface cable, length: 1.5 m



R&S®NRP-ZKC

USB-C interface cable, length: 3.0 m



R&S®NRP-ZK6

6-контактный интерфейсный кабель, длина 1,5 м



R&S®NRP-ZK6

6-контактный интерфейсный кабель, длина 3 м



R&S®NRP-ZK6

6-контактный интерфейсный кабель длиной 5 м



R&S®NRP-ZK8

Восьмипроводной кабель интерфейса длиной 1,50 м

Для подключения к R&S®NRX;



R&S®NRP-ZK8

Восьмипроводной кабель интерфейса USB длиной 3,00 м

Для подключения к R&S®NRX;



R&S®NRP-ZK8

Восьмипроводной кабель интерфейса длиной 5,00 м

Для подключения к R&S®NRX;

Интерфейсные принадлежности

R&S®NRP-Z5

USB-концентратор датчиков

К концентратору R&S®NRP-Z5 можно подключать до четырех датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное решение для запуска обеспечивает одновременный внутренний и внешний запуск всех подсоединенных датчиков.

Документация

R&S®DCV-1

Документация по калибровочным значениям

R&S®DCV-ZP

Печатная версия документации DCV
